变电站辅助设备集控系统方案
1、方案目标
在变电站新建、技术改造项目中，动环监控系统是核心子系统之一，招标文件对功能设计、结构、软硬件配置、系统性能、技术参数、产品资质、解决方案有严格要求。变电站辅助设备集控系统方案在数百个项目案例基础上为集成商、工程商提供极具竞争力的投标解决方案。
2、方案背景

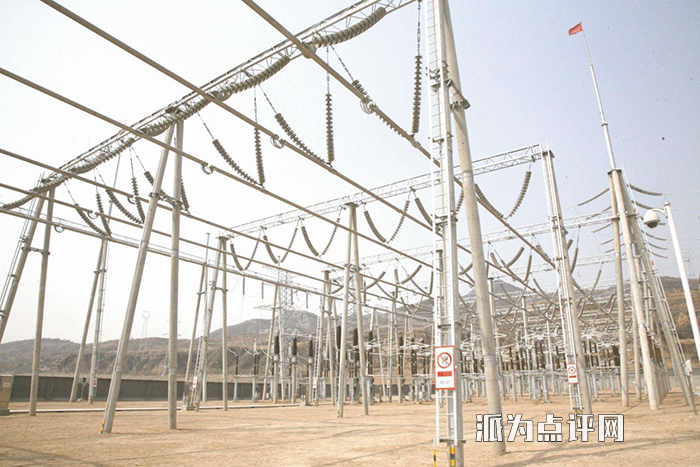

变电站是改变电压、控制和分配电能的场所，发展方向是自动化、数字化、网络化、智能化。智能变电站动环监控系统整体方案针对电力行业用户的使用特点，利用电网现有的网络资源，设计了集动力监控、环境监理、门禁系统、消防系统、视频监控于一身的网络化综合管理系统。
3、标书基本功能需求
序号 | 子系统 | 实现功能 |
1 | 系统功能 | 系统界面、权限管理、数据管理、报警管理、远程管理、系统化联动、在线维护、客扩充性 |
2 | 接入集中管理平台 | 电力B接口、IEC61850或其他 |
3 | 变压器测温 | 监测变压器电气节点温度，超出阀值告警 |
4 | 电缆测温 | 用于监测进出线的电缆触头温度 |
5 | 三相电监测 | 用于监测电力站房输入市电的运行参数 |
6 | 避雷器监测 | 用于监测避雷器的实时状态、计数值 |
7 | 温湿度监控 | 实时显示温湿度，温度过高、湿度过高、温度过低、湿度过低报警。 |
8 | 空调监控 | 对空调的运行参数及状态进行实时监测，远程启停、控制 |
9 | 除湿机控制 | 联动当前环境湿度值，越限自动启停 |
| 10 | 气体监测 | 用于监测各类气体的浓度值，可选配：六氟化硫(SF6)、氧气(O2)、甲烷(CH4)、一氧化碳(CO)、臭氧(O3) |
| 11 | 风机控制 | 联动气体浓度值，越限自动启停 |
12 | 漏水监测 | 用于监测站房内重点区域的漏水情况，如门窗、空调漏水 |
13 | 水位监测 | 用于监测电缆沟内的水位值 |
| 14 | 水泵控制 | 联动电缆沟水位值，越限自动启停，控制水泵排水 |
| 15 | 断路器机构箱温湿度监测 | 用于监测室外断路器机构箱的内部环境温度、湿度值 |
| 16 | 安全工具器柜温湿度监 | 用于监测工具器柜内的温度、湿度值 |
17 | 红外探测 | 用于监测站房内的人体入侵情况 |
| 18 | 烟雾探测 | 用于监测站房内的火警监测 |
19 | 视频监控 | 配置摄像机进行视频监控。支持多画面浏览、录像回放、视频远传、触发报警、球机控制、设备联动等功能 |
20 | 门禁监控 | 实时记录人员出入的信息，进出数据历史查询，对持卡人进行授权，对门禁系统状态进行监视和进行远程开门控制。 |
| 21 | 电子围栏监测 | 用于监测周界人员闯入 |
| 22 | 驱鼠器控制 | 控制驱鼠器的启停，对入侵的鼠类等小动物进行驱离 |
23 | 异常报警 | 异常信息告警，支持短信、电话、语音、声光、微信、邮件、网页弹窗等报警方式 |
4、方案简介
深圳鲲鹏推出的变电站辅助设备集控系统解决方案集软硬件于一体，基于ARM架构、Linux操作系统，采用B/S模式，便捷的的嵌入式WEB服务方式，监控内容涵盖电力变电站动力环境监控项目需求，基于上百个电力变电站动力环境监控方案，实现了集中实时监控、远程运行管理、故障预警通知、历史数据查询、机房无人值守。
5、方案架构
该方案以电力辅控屏柜为核心，构建了完整的变电站动力环监控系统，监控对象以RS485、RS232、TCPIP等方式直接接入嵌入式监控主机，减少了中间环节，性能更稳定更可靠，成本更有优势。既能作为一个独立系统完成数据采集、存储、分析、报警，同时也能联网到上级集中管理平台。
6、功能特点
【1】为上百个电力变电站投标项目提供解决方案
【2】个性化定制，小批量生产，提供创新性解决方案
【3】支持B接口、IEC 61850协议，无缝对接电力平台
【4】安装施工、维护简单
【5】集中监控、高度集成、无需服务器
【6】涵盖动力监控、环境监控、安全监控和网络监控
【7】既能独立运行也可以组网完成跨地域的多机房监控
【8】开放接口，实现第三方接入
【9】ARM架构，Linux操作系统，软硬件高度一体化的解决方案
7、方案总结
深圳鲲鹏变电站辅助设备集控系统解决方案集软硬件高度于一体，为变电站动力环境监控项目投标提供有竞争力的专业化解决方案，同时结合项目需求实施个性化定制、小批量生产，提供创新性方案。
8、应用场景
适用于枢纽变电站、终端变电站、升压变电站、降压变电站、电力变电站、工矿变电站、铁路变电站、110kV、66kV、35kV、10kV、6.3kV等电压等级的变电站、变电所、箱式变电站。
